Jiangyin Gator Precision Mold Co., Ltd is the professional Electrical steel laminations manufacturer and mold maker, most of motor laminations customized for the ABB,SIEMENS,CRRC and so on which export all over the world with good reputation, also we have some non-copyright molds for stamping stator laminations,We focus on improve the quality of after-sales service, to participate in market competition, rapid, efficient after-sales service work, to meet the need of domestic and foreign users for motor laminationspls feel free to contact us for any questions.

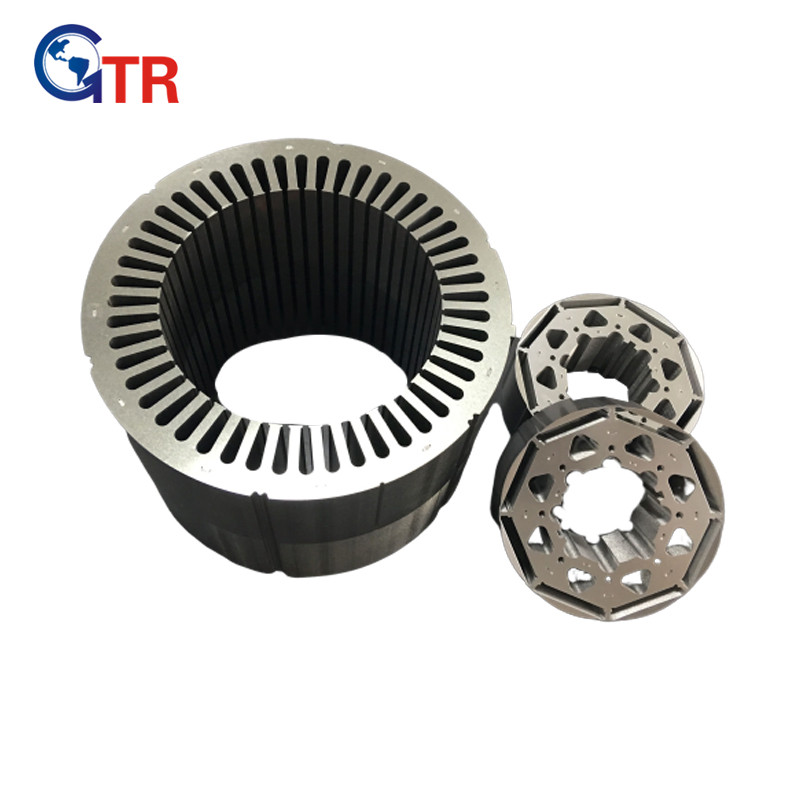

Stator & Rotor Lamination Para sa Servo Motor

Mubo nga paghulagway:

Dapit sa Sinugdanan: Jiangsu, China
Stator ug rotor laminations nga adunay Customizable
Materyal nga: Silicon Steel o Electrical Steel
Sakup sa gidak-on sa stator: sakup sa stator 15 ~ 180mm
Rotor gidak-on range: 10 ~ 120mm
Ngalan sa produksiyon: stator ug rotor stack
Sertipikasyon: ISO9001, IATF16949
Paggamit: DC & AV servo motor


Detalye sa Produkto

FAQ

Mga Tag sa Produkto

MGA DETALYE SA PRODUKSYON

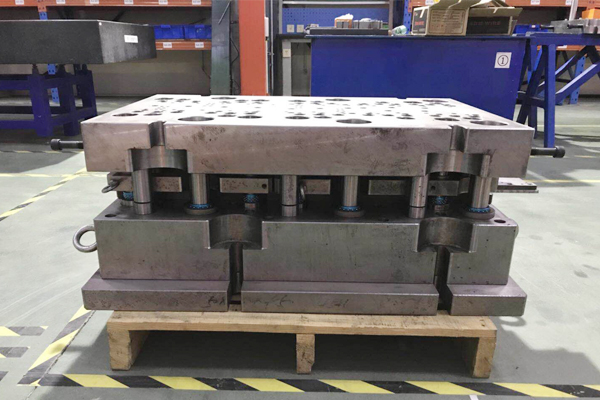

Gitimbrehan sa progresibong agup-op

Gisulayan sa CMM ang pagkamatugtanon

Interlock sa sulod sa agup-op direkta

Ang gitas-on sa pagsulay usa-usa pinaagi sa go-stop gauge

I-stack pag-usab pinaagi sa fixture tooling

Pagputos

Pasiuna sa mga lamination sa motor:
Ang servo motor mao ang pinakapaspas nga pagtubo sa bag-ohay nga mga tuig, ang kaugmaon sa pinakataas nga mga palaaboton, usa sa init nga pokus sa merkado sa industriya.
Kini nga matang sa stator ug rotor nga giselyohan sa progresibong agup-op ug uban sa interlock stack teknolohiya, nga nakaamgo sa agup-op direkta.Kasagaran gigamit namo ang BAO STEEL, WU STEEL ug uban pa ang mga sikat nga brand nga electrical silicon nga materyal aron masiguro nga ang mga stack adunay hingpit nga pagkamatugtanon ug pasundayag .
Kita adunay lain-laing mga tonnage punch machines sa pagsugat sa lain-laing mga diametro requesment, sama sa 80T,160T,300T,400T,550T,630T.
Ang uban alang sa taas nga gitas-on nga stator lamintations, tupad sa interlock, among gisagop ang mga buckles o welding sa out diameter aron mapalig-on kini pag-usab.
95% niini nga mga produkto customized.Sa sinugdanan sa panahon sa pagsulay, kita makahatag sa Motor laminations samples pinaagi sa laser cutting o wire cutting.

PROSESO SA INSPEKSIYON

Inspeksyon sa hilaw nga materyal01

Compound/Progressive nga agup-op

Assembly ug debugging mamatay

Pagpakaon ug pagtimbre, dayon ipadala ang unang piraso sa stator ug rotor alang sa inspeksyon

Sukda ang gidak-on sa stator ug rotor lamination gamit ang Micro Vu projector

Human sa pagpasa sa inspeksyon, pagtimbre niini nga normal, ug patrolya kini kausa sa matag duha ka oras.Matag higayon, usa ka piraso sa stator o rotor ang makuha alang sa pagsulay

Paghimo stator ug rotor stack nga adunay mga lamination

Pagmarka sa stator ug rotor stacks (pagmarka sa code nga kompleto, tin-aw, walay nawala nga marka)

Ang slot limpyo ug hapsay, ug ang buckle dili molapas sa ilawom sa slot

Ang nawong sa produkto hamis, walay ngipon nga nag-warping, nag-warping nga piraso, nagbun-og, wala'y pintal nga solder joint, walay lain-laing

Ang mga produkto wala’y taya, mga liki, weld beading, basura, sayup nga mga piraso, nabuak nga mga piraso ug nahabilin nga glue.

Ang marka nga slot kay walay sayop nga mga piraso

Pag-align sa keyway, walay sayup ug deformation

Ang welding libre sa desoldering, naguba nga welding, nawala nga welding, weld beading, mga lakang, taya ug protuberance sa gawas nga lingin

Ang likod nga bahin sa produkto walay marka

Sukda ang gidak-on sa stator o rotor stack gamit ang Wenzel CMM

Human sa pagpasa sa inspeksyon, pack up alang sa kargamento

DALAN SA MGA LAMINATIONS SA MOTOR

Stator ug Rotor Technology

Tungod sa lainlaing mga kinahanglanon sa pag-stamping ug pasundayag sa motor, ang among mga stator lamination gibahin sa: interlock, welding, buckle strip, self-adhesive, glued;rotor lamination gibahin sa: interlock, rivet, self-adhesive, glued, bolt, cast aluminum.

Pananglitan: ang high-speed stamping motor laminations sa progresibong agup-op mosagop sa interlock nga pamaagi, nga adunay rectangular ug circular lock points matag usa.Kung ang Gitas-on sa stator laminations molapas sa interlock pull-out force range, magdugang kami og dugang nga kantidad sa gawas nga diametro nga adunay Buckle ug welding process reinforcement.

Mahitungod sa Backlack nga materyal nga adhesive nga teknolohiya:
Ang "dali nga pag-ayo" nga proseso nga hiniusang naugmad uban sa Baosteel mipuli sa orihinal nga welding ug riveting nga proseso, nga makapakunhod sa NVH ug puthaw nga pagkawala sa nagmaneho nga motor sa bag-ong mga sakyanan sa enerhiya ug makapauswag sa kahusayan; Ang pag-ayo sa panahon sa usa ka puthaw nga core mao ang 4- 8min, nga gihulagway sa paspas, mubu nga gasto ug mubo nga siklo sa pag-uswag.

APLIKASYON

Paggamit sa motor laminations alang sa servo motor:
Ang output power sa AC servo motor mao ang 0.1-100W, ug ang power frequency mao ang 50Hz, 400Hz, ug uban pa kaylap nga gigamit, sama sa automatic control, automatic recording ug uban pang mga sistema, punch press, kagamitan sa pag-imprenta, kagamitan sa pagproseso sa laser, automatic linya sa produksiyon ug uban pang mga ekipo nga adunay mas taas nga mga kinahanglanon alang sa pag-uswag sa proseso, kahusayan sa pagproseso ug kasaligan sa trabaho.
Ang DC servo motors mahimong magamit sa respark machines, manipulators, confidential machines, etc.
Sa kini nga mga aplikasyon, ang among mga lamination sa motor adunay hinungdanon nga papel.

Aplikasyon

Kauban

kauban

  • Kaniadto:
  • Sunod:

  • Dapit sa Sinugdanan: Jiangsu, China
    Brand Ngalan: OEM & ODM
    Materyal nga: Silicon Steel sheet
    rotor range 10 ~ 120mm
    Ngalan sa produkto: stator & rotor core lamination
    Sertipikasyon: ISO9001, IATF16949
    Aplikasyon:Servo/Reluctance/Transportasyon/Hydrauli/Elevator/Bag-ong kusog
    Paggamit: DC Motor & AC Motor
    Uri sa Paggama: Stamping Die
    Teknikal: Taas nga Katukma
    Kalidad: 100% Inspeksyon
    Abilidad sa Supply: 250000 Piece/Pieces kada Bulan
    Mga Detalye sa Packaging Dili kahoy nga kaso nga adunay pallet
